電子工作教室を開催しました

電子工作教室を開催しました。
『小ロット電子デバイスの設計と製造』
https://www.street-academy.com/myclass/3111

今回から、マイコンはmbed、回路・基板エディタはDesignSpark PCBに変更しました。

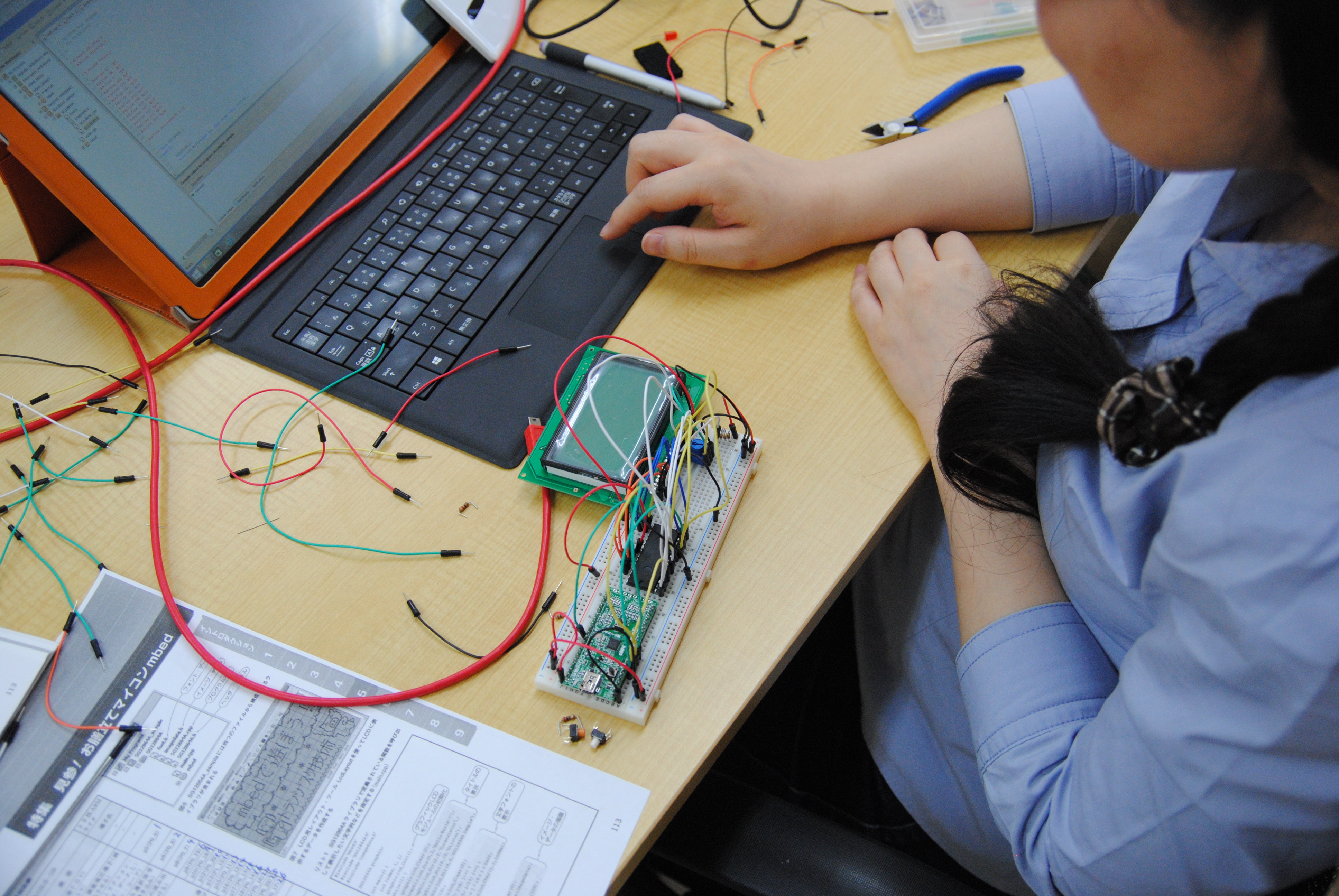

ブレッドボードで何種類かの回路を組み立ててみました。
PICに比べてとりあえず動かすまでの時間は大幅に短縮されました。

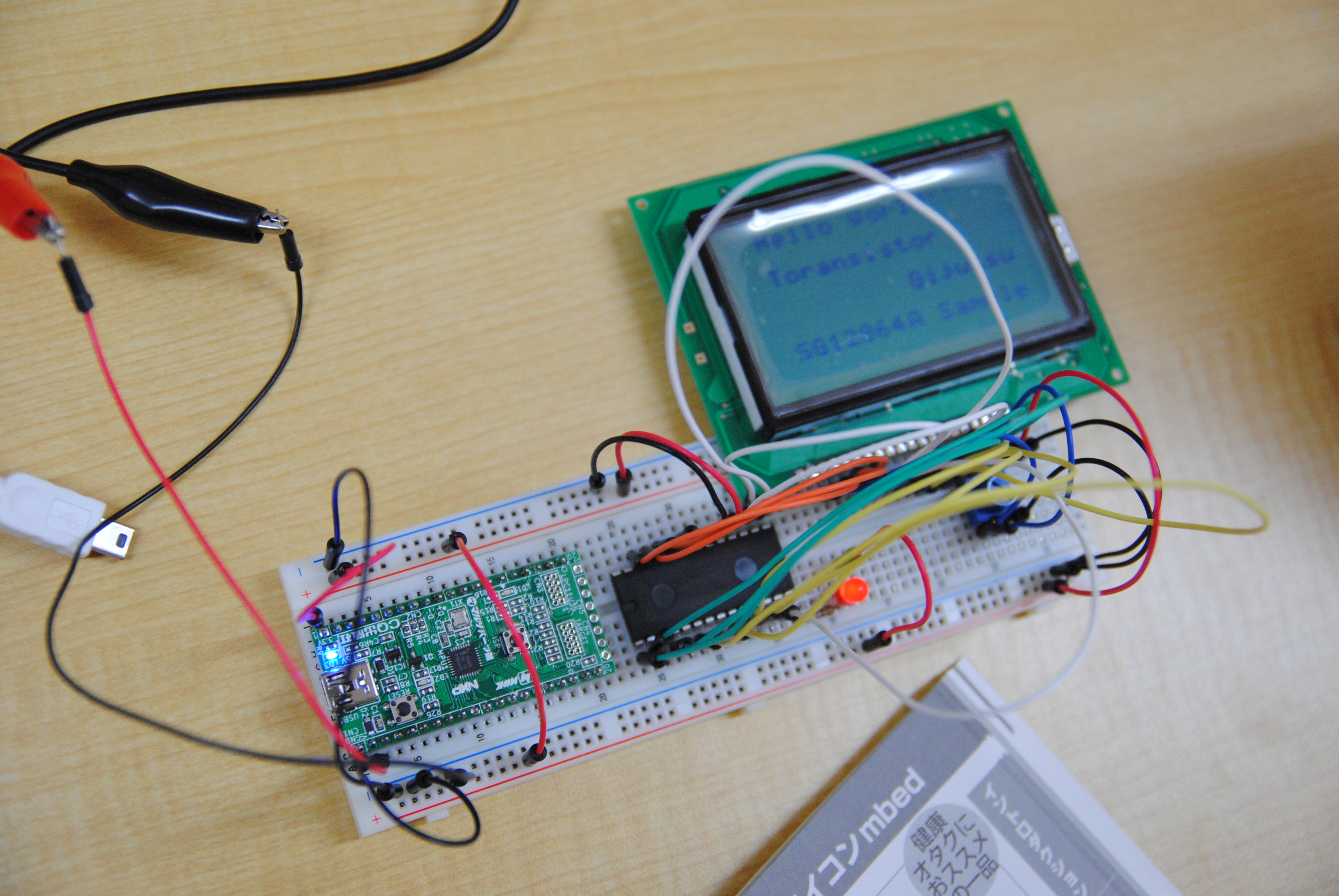

トラ技ARMライタ（TG-LPC11U35-501）からLPC1114FN28に移植してみました。
無事に動作しています。

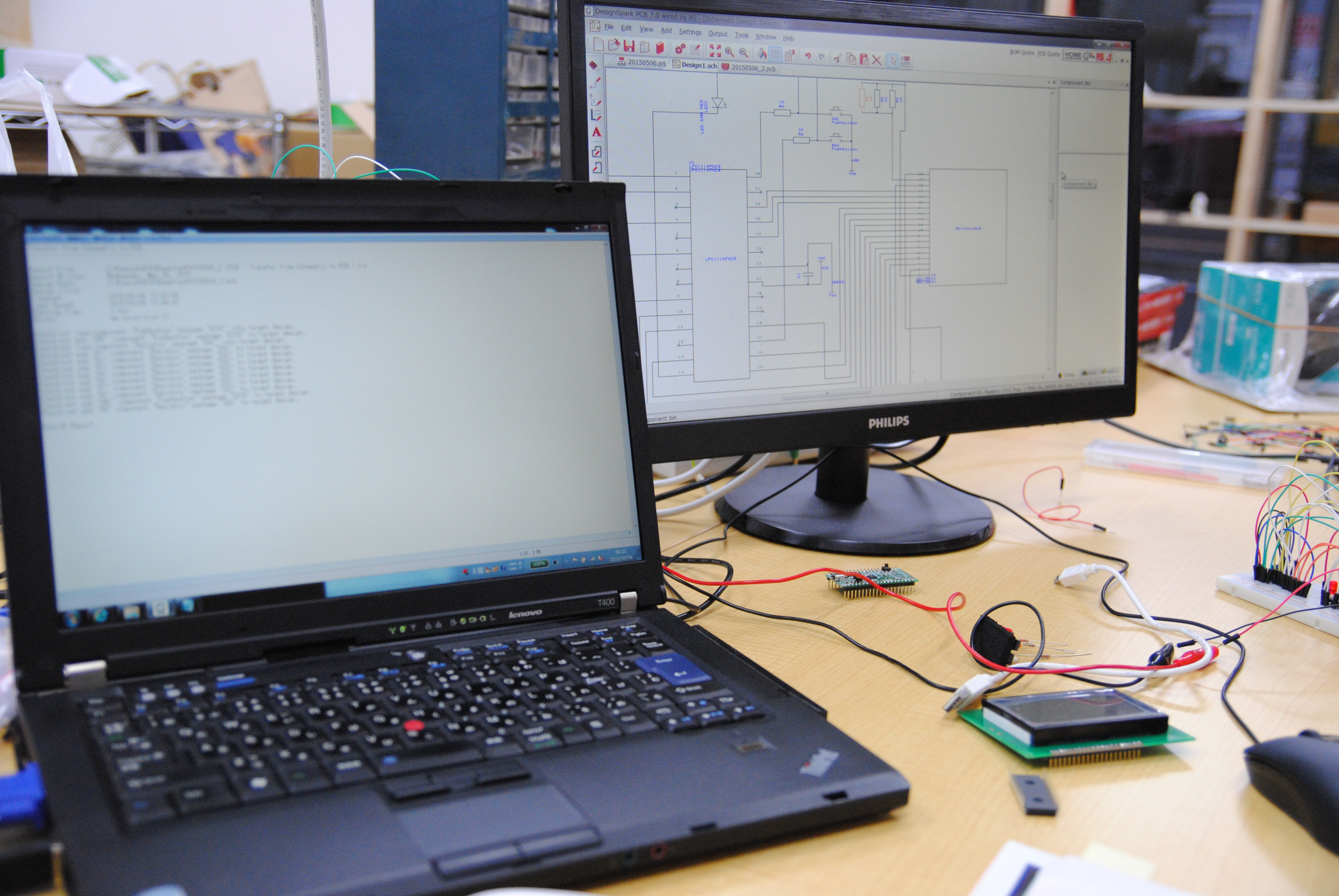

ブレッドボードでテストした回路の回路図を回路図エディタで作成します。

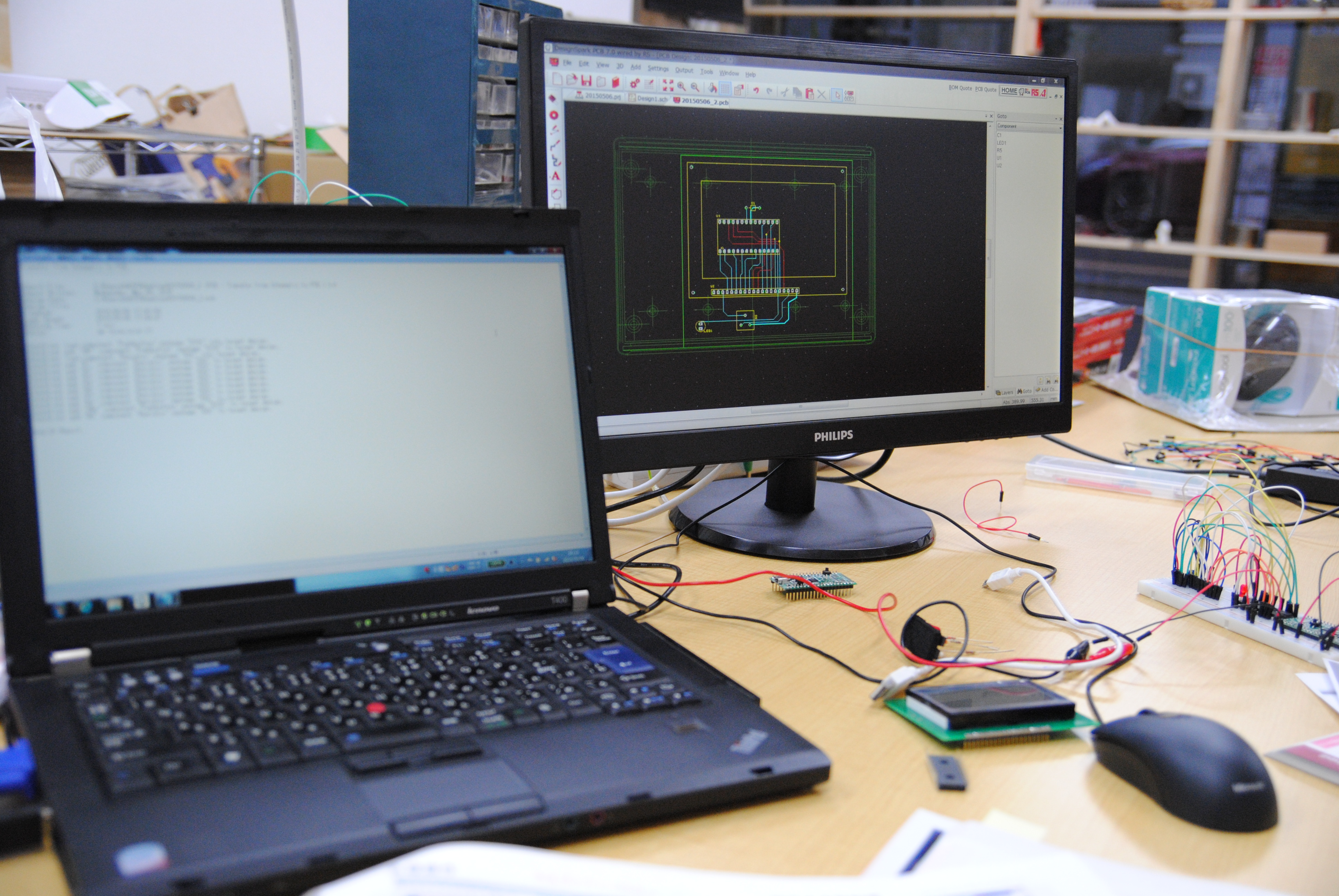

プリント基板を設計します。
ケースへの配置を考慮しつつ、基板を設計します。
メーカーからケースのCADファイルが公開されていましたので、基板CADにインポートしています。

次回は、基板・ケースの作成です。
